Susunan Kabel Lampu Depan Vixion Old dan Arti Warna Kabelnya

Satukota.com – Susunan kabel lampu depan Vixion old seperti apa? Apa arti warna kabel yang ada di bagian lampu depan tersebut? Kita bahas dalam artikel ini.

Vixion adalah salah satu motor naked dari Yamaha Indonesia Motor Manufacturing (YIMM).

Motor yang satu ini dibekali dengan kubikasi mesin sebesar 150 cc dan hingga kini masih dipasarkan di Indonesia.

Pertama kali, Vixon old dihadirkan sekitar tahun 2007 dan menandai sejarah lahirnya motor sport street fighter pertama dari Yamaha Motor Company yang menggunakan mesin injeksi.

Vixion kala itu menggebrak pasar Indonesia. Pasalnya, Vixion menghadirkan beberapa kemajuan seperti mesin sudah injeksi, berpendingin radiator, hingga menggunakan rangka delta box khas motor-motor di MotoGP.

Generasi kedua dari Yamaha Vixion ditandai dengan penggunaan headlamp yang tidak bundar lagi seperti generasi pertama.

Vixion generasi kedua menggunakan lampu depan yang lebih berbentuk dan agresif serta menjadi salah satu varian Vixion yang cukup dikenal.

Kemudian generasi ketiga dari Yamaha Vixion dinamai dengan Vixion Lightning yang wujudnya sangat familiar di jalan raya.

Lalu generasi keempat dari Vixion adalah Vixion Advance yang kemudian diganti oleh All New Vixion dan ditandemkan dengan Vixion R yang performanya lebih unggul dari varian Vixon standar.

Susunan Kabel Lampu Depan Vixion Old

Susunan Kabel Lampu Depan Vixion Old dan Arti Warna Kabelnya

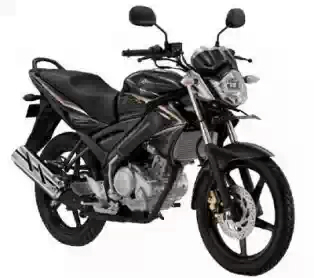

Vixion old generasi kedua yang ditandai dengan menggunakan headlamp lebih agresif dan deltabox berwarna hitam. Sumber: YIMM

Setidaknya ada 4 kabel yang biasa kita temui dalam susunan kabel lampu depan Yamaha Vixion. Empat kabel tersebut adalah kabel berwarna hitam, hijau, kuning, dan biru.

Adapun arti dari keempat kabel tersebut adalah sebagai berikut:

  • Hitam adalah warna kabel yang diperuntukan untuk kabel negatif atau grounding
  • Hijau adalah warna kabel yang diperuntukan untuk lampu dekat
  • Kuning adalah warna kabel yang diperuntukan untuk lampu jauh
  • Biru adalah warna kabel yang diperuntukan untuk lampu senja

Penting: Warna kabel ini bisa saja berbeda dengan warna kabel di beberapa varian Vixion atau pada motor Vixion yang sudah dimodifikasi bagian perkabelannya.

Selain itu, perlu diingat jika warna kabel ini bisa sangat berbeda dengan motor lain misal dari motor Honda dan merek lain.

Efek Salah Memasang Kabel

Pada kerusakan ringan, salah memasang kabel hanya akan memberikan efek fungsi yang tertukar. Misal kabel untuk lampu jauh dipasang pada untuk lampu dekat.

Ini adalah kerusakan atau kesalahan yang masih terbilang ringan karena kabel positif tertukar dengan kabel positif lagi.

Sekedar informasi, kabel untuk lampu jauh, dekat, hingga senja biasanya bermuatan positif. Jadi jika tertukar, efeknya tidak akan separah ketika kabel positif terpasang ke kabel negatif.

Pada kasus kabel positif yang terpasang pada kabel negatif, maka efeknya bisa sangat fatal. Misalnya saja:

  • Kabel panas
  • Lampu rusak/ gosong
  • Kabel terbakar
  • Sekring putus karena terbakar dan kelistrikan motor jadi mati total (harus ganti sekring)

Modifikasi Lampu Depan Yang Dilarang
